箱包吸塑機一般由板材定位系統、吸塑模具定位系統、框架系統、加熱系統、冷卻系統以及電氣控制系統組成。行李拉箱的吸塑成型是一個循環的過程，每一周期主要包括：上料—加熱軟化—反吹預拉—吸塑—冷卻定型—脫模取件。取出塑件后又再放置板材（可收到或自動），進行下一個循環。
|

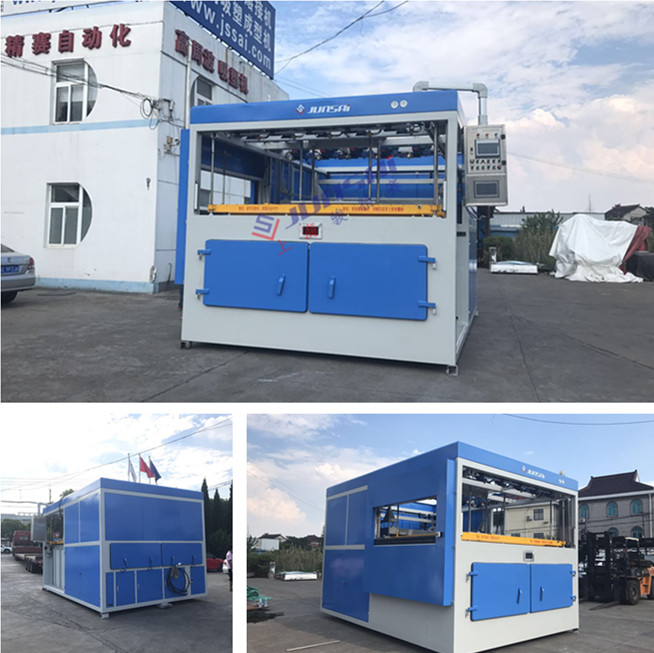

設備名稱： |
箱包吸塑成型機 |
|
型 號： |
ADF—1072 |
|
吸塑成型長度： |
可訂制 |
|
吸塑成型寬度： |
可訂制 |
|
吸塑成型高度： |
陰（凹）模200mm 陽（凸）模200mm |
|
適應材料： |
PC+ABS, ABS等熱塑型片材或板材 |
|
適應材料厚度： |
1CM以內 |
|
總電源: |
三相五線制，380V,50HZ，電壓波動范圍±10% |
|
發熱爐功率： |
17.5KW |
|
總功率： |
20KW（左右） |
|
要求氣源排量： |
2.5m3/min |
|
氣源系統工作壓力： |
0.6—1Mpa |
|
機械結構： |
加熱系統、成型系統、真空系統、氣壓系統、冷卻系統、控制系統等組成。 |
|
工作程序： |
人工將板材料放入夾料框夾料框自動夾緊材料→加熱爐自動移至加熱區對板材進行加熱并同時紅外線感吹泡→真空成型→冷卻（水冷+風冷）→發熱移自動復位→夾料框自動上升→人工將成品取出。 |
|
生產速度： |
5-25模/每小時（根據不同材料，不同產品結構而變化） |
|
成型方式： |
凹/凸模成型 |
|
成型 |
一次成型 |
|
真空流量： |
40m3 /h |
|
下模臺動力： |
氣壓驅動 |
|
上模臺動力 |
氣壓驅動 |
|

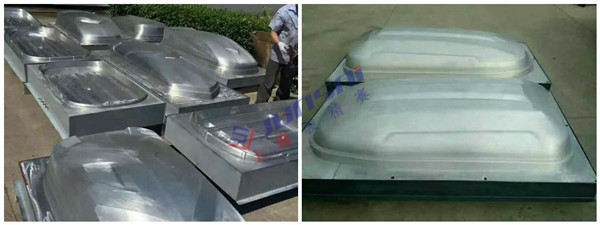

適用的吸塑模具材質 |
鋁模，銅模，玻璃鋼模，電木模，樹脂模，石膏模等 |
|
成型方式： |
真空成型 |
|
加熱元件； |
陶瓷紅外線發熱磚上加熱 |
|
控制系統 |
繼電器 |
|
真空狀態： |
真空流量40m3每次工作循環前真空度恢復到75%，整個生產過程的真空度不低于50%。 |

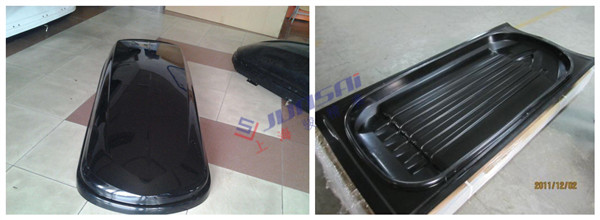

特別在電動汽車快速發展的當下，節能輕巧、款式多樣，對厚片行李箱的開發應用就變得逐漸增多，車頂行李箱利用的潛在市場不斷放大，預計國內市場容量將達到很多的產值并非難事。但今后對厚片吸塑工藝及后續加工的要求變得更加系統和規范。
